 Double plateau

Voir le sujet précédent Voir le sujet suivant Aller en bas
Aller à la page : Précédent  1, 2, 3, 4, 5 ... 12 ... 20  Suivant
AuteurMessage
kuty
Invité de marque
Invité de marque


Nombre de messages : 565
Date d'inscription : 24/01/2007

MessageSujet: Re: Double plateau   Dim 29 Juin 2008, 01:41

question à Daniel:

tu utlises pour le montage de ton double plateaux un axe de pédalier de116mm de long avec une rondelle de 16/10éme .
Ne serait il pas possible d'utiliser un axe de 119 mm sans rondelle ?
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Daniel
Héros sportif
Héros sportif


Nombre de messages : 392
Age : 67
Localisation : Aix en Provence
Mon Brompton: : S6 vert Anglais
Date d'inscription : 17/10/2006

MessageSujet: Re: Double plateau   Dim 29 Juin 2008, 09:40

Hola ! j'ai un axe TA de 113mm (et non 116) avec une rondelle de 6/10èmes (et non 16/10èmes).
Mais le mieux est d'essayer, sauf si on a le détail des données constructeur du plateau, il faut arriver à une ligne de chaine de 45mm sur le petit plateau, soit une appellation normalisée 47,5mm pour un double plateau.
Spart à monté un double plateau TIAGRA sur l'axe d'origine et apparamment ça marche.
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
kuty
Invité de marque
Invité de marque
avatar

Nombre de messages : 565
Age : 55
Localisation : ile de france
Mon Brompton: : S6L-X bleu (double plateau)
Date d'inscription : 24/01/2007

MessageSujet: Re: Double plateau   Dim 29 Juin 2008, 12:37

merci pour ces précisions Smile
les dérailleurs doubles ont une capacité de 16 dents soit 34/50.
avec 34/54 , aucun soucis de réglage sur ton dérailleur huret ?



je suis sur une piste pour la patte de dérailleur en 38mm de diamètre,( le couriel en anglais envoyé au japon n'ayant rien donné )
je vous tiens au courant.
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Daniel
Héros sportif
Héros sportif


Nombre de messages : 392
Age : 67
Localisation : Aix en Provence
Mon Brompton: : S6 vert Anglais
Date d'inscription : 17/10/2006

MessageSujet: Re: Double plateau   Dim 29 Juin 2008, 21:36

Non, à ma grande surprise, 34/54 ça monte et ça déscend parfaitement sans le moindre problème, sans la moindre hésitaton et sans aucun déraillement depuis 3000 km.
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
kuty
Invité de marque
Invité de marque
avatar

Nombre de messages : 565
Age : 55
Localisation : ile de france
Mon Brompton: : S6L-X bleu (double plateau)
Date d'inscription : 24/01/2007

MessageSujet: Re: Double plateau   Ven 18 Juil 2008, 14:40

la piste pour le collier de dérailleur avant en 38mm a été fructueuse. Laughing
je l'ai recu par le courrier de ce matin.




Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Fredo
Admin
Admin
avatar

Nombre de messages : 5417
Age : 48
Localisation : Ath Belgium
Mon Brompton: : M9R double plateau Black
Date d'inscription : 17/12/2005

MessageSujet: Re: Double plateau   Ven 18 Juil 2008, 18:23

kuty a écrit:
la piste pour le collier de dérailleur avant en 38mm a été fructueuse. Laughing
je l'ai recu par le courrier de ce matin.





je suis plus qu'interressé: où, combien, comment,...?

cheers cheers cheers

_________________
De tous les peuples de la Gaule, ce sont les Belges les plus braves !
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://www.bromptonforum.net
kuty
Invité de marque
Invité de marque
avatar

Nombre de messages : 565
Age : 55
Localisation : ile de france
Mon Brompton: : S6L-X bleu (double plateau)
Date d'inscription : 24/01/2007

MessageSujet: Re: Double plateau   Ven 18 Juil 2008, 19:58

je savais bien que cela interesserait au moins une personne. Laughing

oû ? usa

la pièce n'a pas été fabriquée spécialement pour moi , mais existe pour un certain type de vélo.
je vous laisse chercher 10 minutes....(non mais , j'ai passé des heures a chercher)

indice: le type de vélo est très convivial

à 21h , je vous donne toutes les infos
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
kuty
Invité de marque
Invité de marque
avatar

Nombre de messages : 565
Age : 55
Localisation : ile de france
Mon Brompton: : S6L-X bleu (double plateau)
Date d'inscription : 24/01/2007

MessageSujet: Re: Double plateau   Ven 18 Juil 2008, 21:26

personne n'a trouvé , scratch

vous êtes tous en vacances Laughing

bien , la patte de dérailleur est fabriquée pour un tandem (vélo convivial);
celui-ci a une tige de selle telescopique d'ou un plus gros diamètre du tube de cadre qui correspond "pil poil" (j'ai déjà vu ce nom) à celui du brompton .

le site:

cliquez sur "derailleur"
et dans l'onglet "FRONT DERAILLEUR BRAZE-ON ADAPTOR CLAMPS "

cherchez la ligne
CO-MOTION
38.1 1.5" For Co-Motion Periscope

eureka , c'est ici.

le prix 20$ (fredo , tu as un message)

c'est la papatte de dérailleur de ce vélo:
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Fredo
Admin
Admin
avatar

Nombre de messages : 5417
Age : 48
Localisation : Ath Belgium
Mon Brompton: : M9R double plateau Black
Date d'inscription : 17/12/2005

MessageSujet: Re: Double plateau   Ven 18 Juil 2008, 22:05

merci Kuty pour ta proposition, je l'accepte volontiers et me porte acquéreur de ce superbe collier, celui là je ne l'offrirai pas à madame je le garde pour moi

_________________
De tous les peuples de la Gaule, ce sont les Belges les plus braves !
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://www.bromptonforum.net
Fredo
Admin
Admin
avatar

Nombre de messages : 5417
Age : 48
Localisation : Ath Belgium
Mon Brompton: : M9R double plateau Black
Date d'inscription : 17/12/2005

MessageSujet: Re: Double plateau   Ven 18 Juil 2008, 22:12

kuty a écrit:


ce tandem est équipé des fameux coupleurs S&S qui permettent le démontage du cadre:







le site S&S

_________________
De tous les peuples de la Gaule, ce sont les Belges les plus braves !
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://www.bromptonforum.net
Daniel
Héros sportif
Héros sportif


Nombre de messages : 392
Age : 67
Localisation : Aix en Provence
Mon Brompton: : S6 vert Anglais
Date d'inscription : 17/10/2006

MessageSujet: Re: Double plateau   Lun 21 Juil 2008, 18:34

Je ne veux pas être rabas joie, mais l'angle de dérailleur n'est pas standard sur le Brom à cause du tube de selle qui passe derrière la boîte de pédalier.
Y a-til moyen de rectifier l'angle sur ce collier (environ 15°) pour que le dérailleur soit correctement positionné ?
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Fredo
Admin
Admin
avatar

Nombre de messages : 5417
Age : 48
Localisation : Ath Belgium
Mon Brompton: : M9R double plateau Black
Date d'inscription : 17/12/2005

MessageSujet: Re: Double plateau   Mar 22 Juil 2008, 09:10

Daniel a écrit:
Je ne veux pas être rabas joie, mais l'angle de dérailleur n'est pas standard sur le Brom à cause du tube de selle qui passe derrière la boîte de pédalier.
Y a-til moyen de rectifier l'angle sur ce collier (environ 15°) pour que le dérailleur soit correctement positionné ?

j'ai réfléchi à ce "problème" je pense qu'en intercalant des rondelles bombées et creuses ( comme celles qui permettent le réglage des patins sur les v-brakes ) il doit être possible de réaligner le dérailleur...

à voir... scratch

_________________
De tous les peuples de la Gaule, ce sont les Belges les plus braves !
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://www.bromptonforum.net
kuty
Invité de marque
Invité de marque
avatar

Nombre de messages : 565
Age : 55
Localisation : ile de france
Mon Brompton: : S6L-X bleu (double plateau)
Date d'inscription : 24/01/2007

MessageSujet: Re: Double plateau   Mar 22 Juil 2008, 09:57

oui , Fredo , j'avais pensé à un système similaire;

en regardant de plus prés la patte , elle a l'air tres épaisse au niveau de la fixation .
il est peut-être possible d'enlever de la matière à cet endroit pour avoir l'enclinaison correcte.

pour le dérailleur , j'ai vu que "sp bicycles" utilisait ce modèle : le campagnolo mirage triple.

Daniel , tu n'es pas rabas joie Wink , tes conseils sont toujours les bienvenus .
au fait , ton dérailleur Huret , modèle simple ou triple ?


Dernière édition par kuty le Mer 10 Sep 2008, 12:32, édité 1 fois
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Daniel
Héros sportif
Héros sportif


Nombre de messages : 392
Age : 67
Localisation : Aix en Provence
Mon Brompton: : S6 vert Anglais
Date d'inscription : 17/10/2006

MessageSujet: Re: Double plateau   Mar 22 Juil 2008, 19:05

Simple, d'ailleurs simple de chez simple! A l'époque il n'existait rien de sophistiqué!
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Fredo
Admin
Admin
avatar

Nombre de messages : 5417
Age : 48
Localisation : Ath Belgium
Mon Brompton: : M9R double plateau Black
Date d'inscription : 17/12/2005

MessageSujet: Re: Double plateau   Sam 02 Aoû 2008, 18:44

voilà l'adaptation du dérailleur avant, c'est un shimano tiagra commandé chez fizzbike pour seulement 10.99€ et livré en moins de 48h

grâce au collier dégoté par Kuty l'adaptation a été assez simple, il a fallu limer le collier de manière à basculer le dérailleur d'environ 15° comme le faisait remarquer Daniel.
j'ai du également donner un petit coup de lime sur le haut et l'avant du collier ( 1mm ) pour le remonter au maximum ( il "butait" contre le cordon de soudure )
il a été nécessaire de donner quelques coups de lime sur la patte du dérailleur pour qu'il vienne se loger correctement sur le collier.
et enfin j'ai utilisé une vis plus longue ainsi qu'un couple de rondelles concaves/convexes ( comme sur les étriers v-brakes ) pour l'assemblage du dérailleur sur son collier.

il faut maintenant que je trouve une commande ( je pense à un levier qui était utilisé sur les premiers vtt ) et à bricoler un arrêt de gaine...

les photos:
vue d'ensemble

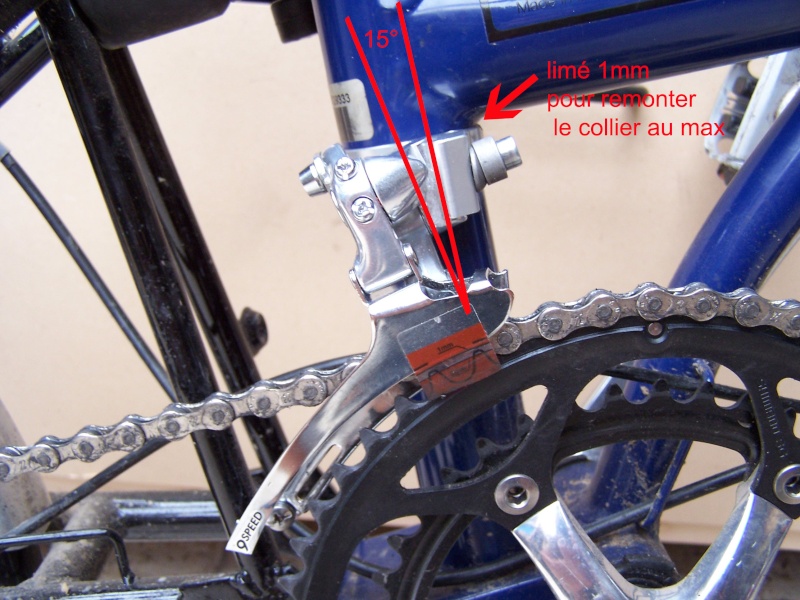

voyez l'angle du dérailleur différent de l'angle du tube de selle

je n'ai pas "ouvert" le dérailleur vers l'arrière pour conserver sa rigidité, cela ne gêne pas le pliage, la chaine se replace correctement sur le plateau lors du dépliage

_________________
De tous les peuples de la Gaule, ce sont les Belges les plus braves !
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://www.bromptonforum.net
GoodyGuy
Vénérable Grand Maître
Vénérable Grand Maître
avatar

Nombre de messages : 2897
Age : 64
Localisation : France 78
Mon Brompton: : M6L (x2)
Date d'inscription : 10/08/2006

MessageSujet: Re: Double plateau   Dim 03 Aoû 2008, 12:38

Fredo, à ton point de vue, un tel montage pourrait-il être compatible avec l'ajout d'un plateau Stronglight extérieur de 32 ?




_________________
Rien ne se perd, Rien ne se crée, Tout se transforme (Antoine-Laurent de Lavoisier)
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Daniel
Héros sportif
Héros sportif


Nombre de messages : 392
Age : 67
Localisation : Aix en Provence
Mon Brompton: : S6 vert Anglais
Date d'inscription : 17/10/2006

MessageSujet: Re: Double plateau   Dim 03 Aoû 2008, 21:57

Je pense qu'il est plus simple faire un montage classique avec petit pateau à gauche en mettant un axe 6mm plus long coté droit, ou comme fredo en changeant le pédalier.
Fredo, ton montage est très propre, bravo !
toutefois, j'avais la même apréhension que toi sur la rigidité de la fourchette ouverte, mais à l'expérience vraiment aucun problème. L'avantage est de pouvoir faire tourner le pédalier une fois le vélo plié ce qi est indispensable pour faire un "bon pliage", et bien pratique pour l'entretien. En plus, à ce prix le risque n'est pas majeur !
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Fredo
Admin
Admin
avatar

Nombre de messages : 5417
Age : 48
Localisation : Ath Belgium
Mon Brompton: : M9R double plateau Black
Date d'inscription : 17/12/2005

MessageSujet: Re: Double plateau   Lun 04 Aoû 2008, 13:00

GoodyGuy a écrit:
Fredo, à ton point de vue, un tel montage pourrait-il être compatible avec l'ajout d'un plateau Stronglight extérieur de 32 ?




veux-tu placer un dérailleur avant avec un plateau de 32 à l'extérieur ?

si c'est le cas, ce n'est malheureusement pas possible Evil or Very Mad le trajet du dérailleur décrit un arc de cercle, en passant vers l'extérieur (grand plateau ) il monte également...

_________________
De tous les peuples de la Gaule, ce sont les Belges les plus braves !
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://www.bromptonforum.net
Fredo
Admin
Admin
avatar

Nombre de messages : 5417
Age : 48
Localisation : Ath Belgium
Mon Brompton: : M9R double plateau Black
Date d'inscription : 17/12/2005

MessageSujet: Re: Double plateau   Lun 04 Aoû 2008, 21:37

j'ai trouvé une image qui illustre mes propos ( peu clairs il est vrai Embarassed )
on voit très bien ( surtout sur le shéma du bas ) le trajet de la fourchette du dérailleur...

_________________
De tous les peuples de la Gaule, ce sont les Belges les plus braves !
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://www.bromptonforum.net
GoodyGuy
Vénérable Grand Maître
Vénérable Grand Maître
avatar

Nombre de messages : 2897
Age : 64
Localisation : France 78
Mon Brompton: : M6L (x2)
Date d'inscription : 10/08/2006

MessageSujet: Re: Double plateau   Lun 04 Aoû 2008, 22:07

Fredo a écrit:
j'ai trouvé une image qui illustre mes propos ( peu clairs il est vrai Embarassed )
Tu te fais du mal Laughing ... j'avais compris !

Il est vrai que j'ai posé ma question un peu vite et que j'entrevois d'autres problèmes, entre autre l'écart possible en nombre de dents entre les plateaux car depuis que j'ai testé le plateau de 27 sur le HSD de Caro ...

Reste à trouver ça --->

Le prix d'un Brompton pour 2 plateaux !!!

_________________
Rien ne se perd, Rien ne se crée, Tout se transforme (Antoine-Laurent de Lavoisier)
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Fredo
Admin
Admin
avatar

Nombre de messages : 5417
Age : 48
Localisation : Ath Belgium
Mon Brompton: : M9R double plateau Black
Date d'inscription : 17/12/2005

MessageSujet: Re: Double plateau   Mar 05 Aoû 2008, 11:38

il est clair qu'au niveau plage de développements et facilité de placement, il n'y a pas photo, vive le HSD, mais ce n'est pas le même budget Rolling Eyes
peut-être plus tard quand je serai riche

coût de mon montage double plateau;

pédalier tiagra double d'occase mais comme neuf: 17€ ( ebay )
collier 25€ merci Kuty
dérailleur: 9.95€

total: 51.95€

_________________
De tous les peuples de la Gaule, ce sont les Belges les plus braves !
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://www.bromptonforum.net
Daniel
Héros sportif
Héros sportif


Nombre de messages : 392
Age : 67
Localisation : Aix en Provence
Mon Brompton: : S6 vert Anglais
Date d'inscription : 17/10/2006

MessageSujet: Re: Double plateau   Mar 05 Aoû 2008, 17:03

Pour mémoire, je rapelle les développements en double plateaux 54x34 :

Plateau
54 34 Pignons
7,15m 4,50m 13
6,19m 3,90m 15
5,25m 3,31m 13
4,55m 2,86m 15
3,85m 2,43m 13
3,34m 2,1m 15

Fonctionnement parfait
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Fredo
Admin
Admin
avatar

Nombre de messages : 5417
Age : 48
Localisation : Ath Belgium
Mon Brompton: : M9R double plateau Black
Date d'inscription : 17/12/2005

MessageSujet: Re: Double plateau   Jeu 07 Aoû 2008, 19:44

Daniel a écrit:

toutefois, j'avais la même apréhension que toi sur la rigidité de la fourchette ouverte, mais à l'expérience vraiment aucun problème. L'avantage est de pouvoir faire tourner le pédalier une fois le vélo plié ce qi est indispensable pour faire un "bon pliage", et bien pratique pour l'entretien. En plus, à ce prix le risque n'est pas majeur !

je vais en effet devoir "ouvrir" l'arrière du dérailleur
après mon montage, je n'avais pas replié le vélo et là effectivement ça coince car on ne peut ajuster la position du pédalier lorsque le triangle arrière est replié...

allez au boulot: on démonte, on dévisse, on meule, on remonte... Wink

_________________
De tous les peuples de la Gaule, ce sont les Belges les plus braves !
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://www.bromptonforum.net
Fredo
Admin
Admin
avatar

Nombre de messages : 5417
Age : 48
Localisation : Ath Belgium
Mon Brompton: : M9R double plateau Black
Date d'inscription : 17/12/2005

MessageSujet: Re: Double plateau   Ven 08 Aoû 2008, 18:35

photo de la fourchette modifiée:


comme le disait Daniel: il n'y a aucun souci au niveau rigidité

_________________
De tous les peuples de la Gaule, ce sont les Belges les plus braves !
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://www.bromptonforum.net
Fredo
Admin
Admin
avatar

Nombre de messages : 5417
Age : 48
Localisation : Ath Belgium
Mon Brompton: : M9R double plateau Black
Date d'inscription : 17/12/2005

MessageSujet: Re: Double plateau   Ven 15 Aoû 2008, 15:08

suite ( et fin ? ) de la modification:
le levier de vitesse est un vieux modèle ( bas de gamme ) de chez shimano que j'ai placé sur le guidon: l'accès est assez aisé

pour rendre le trajet de la gaine plus doux j'ai utilisé un coude métallique récupéré sur un v-brake, j'ai bloqué celui-ci avec un collier de serrage sur le cadre:


le résultat est tout à fait concluant, le passage des vitesse est fluide

j'ai également rajouté 2 flasques car ( est-ce du au pignon de 14 du nexus, à une moins bonne ligne de chaine,... ? ) je déraillais ( enfin ma chaine Wink ) régulièrement en passant sur des bosses, des pavés,...
j'ai découpé ces flaques à la scie cloche dans du plexiglas:



mes rapports: pignon de 14

52dents 39dents
7.4---------5.5

6.4---------4.8

5.5---------4.1

4.7---------3.5

4.0---------3.0

3.5---------2.7

3.0---------2.3

_________________
De tous les peuples de la Gaule, ce sont les Belges les plus braves !
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://www.bromptonforum.net
GoodyGuy
Vénérable Grand Maître
Vénérable Grand Maître
avatar

Nombre de messages : 2897
Age : 64
Localisation : France 78
Mon Brompton: : M6L (x2)
Date d'inscription : 10/08/2006

MessageSujet: Re: Double plateau   Sam 16 Aoû 2008, 19:31

L'apparente simplicité et l'ecart de prix me laissent définitivement indécis :
- double plateau avec dérailleur ?
ou
- Hight Speed Drive ?

Encore 2 questions aux précurseurs :

1. L'installation d'un derailleur type E serait-il possible et simplifierait-il le montage et les réglages ?



2. Le derailleur est-il compatible avec l'antivol Abus Bordo ?


_________________
Rien ne se perd, Rien ne se crée, Tout se transforme (Antoine-Laurent de Lavoisier)
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Contenu sponsorisé




MessageSujet: Re: Double plateau

Revenir en haut Aller en bas

Double plateau
Voir le sujet précédent Voir le sujet suivant Revenir en haut
Page 4 sur 20Aller à la page : Précédent  1, 2, 3, 4, 5 ... 12 ... 20  Suivant
 Sujets similaires
-
» 50 % des actifs travaillent à moins de 8 kms de chez eux
» "Toute la mer sur un plateau" Granville (50).
» Consommation d'electricité - Fin du double tarification
» plateau technique
» double - manip. morse radio

Permission de ce forum:Vous ne pouvez pas répondre aux sujets dans ce forum
BROMPTONFORUM - Le forum des amateurs de Brompton :: Le vélo :: Discussions techniques-
Sauter vers:
