 Fracture du cadre

Voir le sujet précédent Voir le sujet suivant Aller en bas
Aller à la page : Précédent  1, 2
AuteurMessage
GoodyGuy
Vénérable Grand Maître
Vénérable Grand Maître


Nombre de messages : 2897
Date d'inscription : 10/08/2006

MessageSujet: Re: Fracture du cadre   Ven 09 Oct 2009, 19:56

ludwig a écrit:
Fredo a écrit:
Donc acheter de préférence peut-être le nouveau modèle, même si les soudures apparentes vernies étaient d’un look sympa… le tube a déjà cassé à cet endroit…
Peux-tu nous donner la date des nouveaux cadres stp?
Si tu veux parler de la date à laquelle l'ancienne charnière en tole a été remplacée par la charnière actuelle en fonte, c'est 2003.

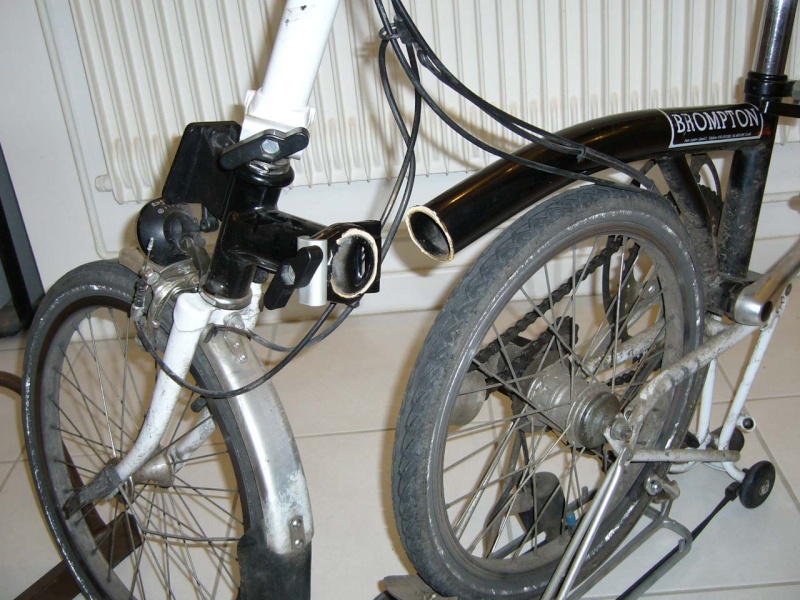

Voici le genre de "surprise" que l'on pouvait avoir avec l'ancienne charnière :

Cliquer sur l'image pour en savoir plus




Revenir en haut Aller en bas
Voir le profil de l'utilisateur
ludwig
Invité de marque
Invité de marque
avatar

Nombre de messages : 370
Age : 44
Localisation : Villeurbanne
Mon Brompton: : S1E-X Raw Lacquer mat (2013), qui fut le plus léger au monde (6534 grammes). S2L-X Raw Lacquer mat (2011) avec Brompfication, et autres gadgets. Auparavant, M6R vert (2006), M2L-X Raw Lacquer Brillant (2006) > S2L-X raw Lacquer brillant
Date d'inscription : 18/09/2009

MessageSujet: Re: Fracture du cadre   Ven 09 Oct 2009, 20:15

Ail! en effet!
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
GO Tennis
Maître Bromptoniste
Maître Bromptoniste
avatar

Nombre de messages : 1010
Age : 59
Localisation : France - Ile de France
Mon Brompton: : M6L-X
Date d'inscription : 02/06/2008

MessageSujet: Re: Fracture du cadre   Ven 09 Oct 2009, 23:26

GoodyGuy a écrit:
ludwig a écrit:
Fredo a écrit:
Donc acheter de préférence peut-être le nouveau modèle, même si les soudures apparentes vernies étaient d’un look sympa… le tube a déjà cassé à cet endroit…
Peux-tu nous donner la date des nouveaux cadres stp?
Si tu veux parler de la date à laquelle l'ancienne charnière en tole a été remplacée par la charnière actuelle en fonte, c'est 2003.
Je crois pour être plus précis Maître que c'est fin 2003, tout début 2004 !
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
GoodyGuy
Vénérable Grand Maître
Vénérable Grand Maître
avatar

Nombre de messages : 2897
Age : 64
Localisation : France 78
Mon Brompton: : M6L (x2)
Date d'inscription : 10/08/2006

MessageSujet: Re: Fracture du cadre   Ven 09 Oct 2009, 23:54

GO Tennis a écrit:
Je crois pour être plus précis Maître que c'est fin 2003, tout début 2004 !
Tu veux dire le 24 décembre 2003 à 23h59, cher Invité de marque ?

_________________
Rien ne se perd, Rien ne se crée, Tout se transforme (Antoine-Laurent de Lavoisier)
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
JPD
Maître Bromptoniste
Maître Bromptoniste


Nombre de messages : 1188
Date d'inscription : 09/07/2008

MessageSujet: Re: Fracture du cadre   Lun 16 Jan 2012, 11:29

dapo a écrit:
Voilà, ils ont soigné la bête.
Mais malgré la garantie, le distributeur (pas français) a réussi à me faire payer 49 euros: un entretien des freins que je ne lui ai pas demandé, et l'expédition de mon vélo chez le distributeur hollandais... argh...
La partie avant du cadre a donc été changée (ainsi que les câbles de commande vitesses & freins, qui avaient été abîmés)
je vous invite à jouer au jeu des 7 erreurs avec les photos suivantes.
A gauche, le vélo avec la nouvelle charnière "qui casse pas". A droite, l'ancien modèle (sur le vélo de ma petite femme).


Suite au sujet lancé par Adelhandsome "Contrôle technique de cet ancien Brompton" et à la remarque de GoodyGuy concernant la fragilité de la charnière de cadre, j'ai examiné ma propre charnière "nouvelle version" et j'avoue que l'emmanchement tube-charnière réalisé me laisse songeur.

Visiblement il n'y a pas de soudure ou brasure

S'agit-il d'un collage??? d'un emmanchement à l'azote liquide???? d'un vissage??? scratch

Si quelqu'un a une explication, je suis preneur study
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
dromptonadede
Maître Bromptoniste
Maître Bromptoniste
avatar

Nombre de messages : 776
Age : 62
Localisation : lille
Mon Brompton: : M3L, prolongateur de cintre, selle cuir
Date d'inscription : 18/10/2007

MessageSujet: Re: Fracture du cadre   Lun 16 Jan 2012, 12:13

il me semble que la soudure est à l'extérieur du tube, on la voie bien sur les modèle raw laquer.
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Fondouce2
Novice
Novice


Nombre de messages : 1
Age : 45
Localisation : Paris14
Date d'inscription : 16/01/2012

MessageSujet: Défaire la charnière   Lun 16 Jan 2012, 12:29

Bonjour,

J'ai le même problème que décrit plus bas. "un vélo dans la ville" à Malakoff a accepté de me ressouder la petite partie du cadre qui va de la charnière à la fourche mais il me propose d'enlever la charnière moi-même pour m'éviter de me galérer en le portant chez eux (et ça sera moins cher). Comment dois-je faire? Est-ce avec un "poinçon"?

Merci,
Jean

GoodyGuy a écrit:
ludwig a écrit:
Fredo a écrit:
Donc acheter de préférence peut-être le nouveau modèle, même si les soudures apparentes vernies étaient d’un look sympa… le tube a déjà cassé à cet endroit…
Peux-tu nous donner la date des nouveaux cadres stp?
Si tu veux parler de la date à laquelle l'ancienne charnière en tole a été remplacée par la charnière actuelle en fonte, c'est 2003.

Voici le genre de "surprise" que l'on pouvait avoir avec l'ancienne charnière :

Cliquer sur l'image pour en savoir plus





Revenir en haut Aller en bas
Voir le profil de l'utilisateur
JPD
Maître Bromptoniste
Maître Bromptoniste


Nombre de messages : 1188
Date d'inscription : 09/07/2008

MessageSujet: Re: Fracture du cadre   Lun 16 Jan 2012, 19:44

dromptonadede a écrit:
il me semble que la soudure est à l'extérieur du tube, on la voie bien sur les modèle raw laquer.

Si tu regardes la troisième photo de gauche de Dapo, il n'y a pas de soudure, idem sur mes 2 modèles.

Quant au raw laquer, modèle que je ne possède pas, j'ai beau écarquiller les yeux je ne la distingue pas sur les photos.
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
GoodyGuy
Vénérable Grand Maître
Vénérable Grand Maître
avatar

Nombre de messages : 2897
Age : 64
Localisation : France 78
Mon Brompton: : M6L (x2)
Date d'inscription : 10/08/2006

MessageSujet: Re: Fracture du cadre   Mer 18 Jan 2012, 00:25

La charnière est bien évidemment soudée comme on peut le voir ici :



ou là :



Et pour en savoir plus, allez donc faire un tour -> ici

Wink

_________________
Rien ne se perd, Rien ne se crée, Tout se transforme (Antoine-Laurent de Lavoisier)
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
JPD
Maître Bromptoniste
Maître Bromptoniste


Nombre de messages : 1188
Date d'inscription : 09/07/2008

MessageSujet: Re: Fracture du cadre   Mer 18 Jan 2012, 15:21

GoodyGuy a écrit:
La charnière est bien évidemment soudée comme on peut le voir ici :


Et pour en savoir plus, allez donc faire un tour -> ici

Wink

Merci pour ce lien qui nous éclaire sur le procédé de fabrication utilisé.

A mon avis il s'agit d'un "brasage dur". La poudre de flux et de métal d'apport est nettement visible sur la photo.
Il est également possible que le gaz combustible utilisé contienne aussi de la poudre de flux, pour le confirmer il faudrait voir l'opération suivante qui consiste à nettoyer l'assemblage obtenu.

Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Abeillaud
Fournisseur officiel de belles balades
Fournisseur officiel de belles balades
avatar

Nombre de messages : 5480
Age : 107
Localisation : Belgique
Date d'inscription : 20/11/2009

MessageSujet: Re: Fracture du cadre   Mar 22 Juil 2014, 11:28

Erland écrit dans "Bien commencer en Brompton", puisant sa source sans doute dans 'The Brompton Bicycle' : "... ainsi qu'un risque de rupture du cadre au niveau de la charnière sur les modèles antérieurs à 2004 (le risque est statistiquement faible mais a tout de même conduit Brompton à modifier sa méthode de fabrication, les explications ICI..."

J'ai eu l'occasion de discuter longuement avec l'importateur ma zone de distribution au sujet des deux générations de cadre pré et post 2004 (Mark II/III et Mark IV).

Brièvement, avant de publier un texte plus documenté et plus détaillé :

- le cadre post-2004 absorberait peut-être un peu mieux les chocs car il est un peu plus long (de seulement 3 cm).
- les charnières pré-2004 seraient au contraire plus solides que celles actuelles. Sur les cadres de l'ancienne génération (short Wheel Base), il n'y a pas de signes annonciateurs avant la rupture du cadre. Comment explique les ruptures subites : à chaque coup violent, la "limite d'élasticité" diminue et le cadre rompt finalement au moindre choc, de manière spectaculaire.
