Sujet: Moyeu 3 vitesses Brompton (SRAM, BSR) : démontage et entretien Ven 04 Juil 2008, 18:47
Bonjour,
Votre système de changement de vitesse intégré au moyeu méritera un jour d'être nettoyé. (En effet il n'est pas tout à fait étanche).
Mode opératoire, en images: 1/ Ci-dessous la roue arrière (celle d'un T3, moyeu modèle "SRAM"). On dévisse l'écrou et le contre-écrou de gauche (une clef plate très ... plate est fort utile, les bricoleurs comprendront...)
2/ On obtient donc cette vision ci-dessous, et le mécanisme peut déjà s'enlever par l'autre coté. Attention au roulement à billes qui peut perdre ses billes (normalement non, mais en vrai: ben si)

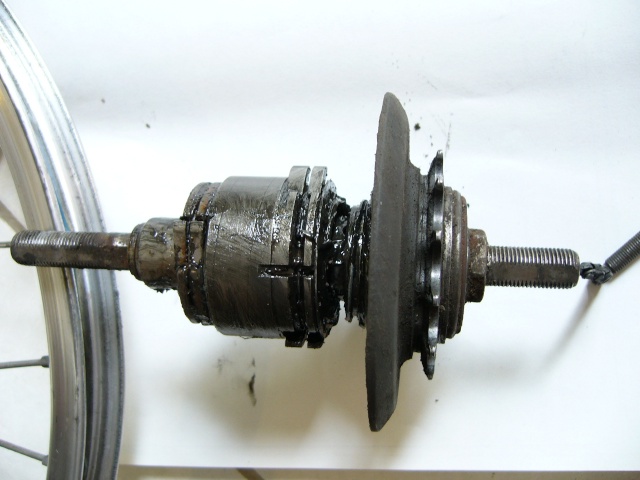

3/ Voici le mécanisme, avec sa vieille graisse bien crados, et photo d'après: le même (essuyé) dont j'ai retiré le pignon en dévissant le boulon de l'autre coté. Les pièces sont posées dans l'ordre de démontage de droite à gauche. (Là également: Attention au grand roulement à billes qui peut perdre ses billes (normalement non, mais en vrai: ben si).

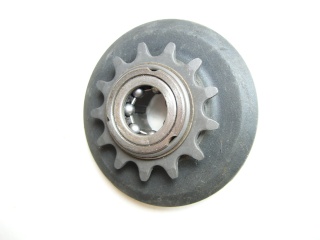

4/ Avant de continuer, vous pouvez profiter de cet instant pour changer le pignon (et la chaine) ou le démonter pour simplement un nettoyage plus complet. Une pince à clip peut être utile pour retirer la bague, mais moi j'ai utilisé un simple tournevis. (Dernière photo: pièces (nettoyées ou neuves) posées dans l'ordre de démontage: de droite à gauche)
5/ Pour (presque) finir, on plonge le mécanisme dans un petit bain de dégraissant. Photo ci-dessous: une cloche peut se translater légèrement, découvrant 3 engrenages-satellites
6/ Pour les plus maniaques d'entre vous: vous avez la possibilité de décliper le coté gauche (=qui n'a pas la chainette) pour retirer le bloc des engrenages-satellites, admirer le travail d'usinage, et éventuellement mieux nettoyer (mais un simple bain dans un dégraissant est suffisant pour dissoudre la graisse avec sa crasse)
7/ Y a plus qu'à tout remonter en sens inverse et en graissant généreusement. Observation et conseil: - L'écrou coté pignon: il se revisse jusqu'au bout (en comprimant un ressort), mais sans serrer fortement (c'est inutile) - Poser vos pièces dans l'ordre lorsque vous opérez au démontage - Utiliser des gants en latex, à moins de croire à une vertu bénéfique de la graisse de synthèse bien crade. - Bien attendre que le reste de dégraissant se soit totalement évaporé avant de mettre la nouvelle graisse - Ne jeter plus vos brosses à dents: c'est idéal pour le nettoyage.
Personellement je pense bientôt changer les 2 grands roulements à billes (ils sont aux premières loges pour souffrir de la crasse) ... si je peux en trouver.
Je pense que ce nettoyage participe à rallonger l'espérance de vie du vélo.
Bon courage !
Laurent
Dernière édition par dapo le Ven 27 Fév 2009, 16:18, édité 4 fois
